Pliage en Omega Tôle en Aluminium anodisé champagne- sur mesure

Pliage en Oméga de tôle aluminium brossé sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Par défaut, le brossage se positionne sur la face vue extérieure. Les tolérances de fabrication sont + ou - 2 mm, Les côtes sont exprimées en côtes extérieures de la pièce.

Catégorie petites pièces dimensions Largeur 200/200/200 x 1000 mm

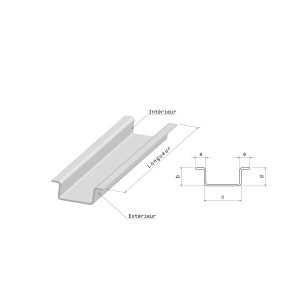

Côte a mini : 15 mm - Côte b mini : 34 mm - Côte c mini : 25 mm - Côte d mini : 34 mm - Côte e mini : 15 mm

ATTENTION : La côte c doit être égale ou supérieure aux côtes b et d.

Épaisseurs disponibles :

• 15/10ème (1,5mm)

Toutes nos côtes sont exprimées en millimètres.

/! Risque de rayure sur la face non protégée (face intérieure)
/! Au-delà de 4mm les tôles ne sont pas protégées

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Pliage en Oméga de tôle aluminium brut sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Par défaut, le PVC de protection se positionne sur la face vue extérieure. Les tolérances de fabrication sont + ou - 2 mm, Les côtes sont exprimées en côtes extérieures de la pièce.

Catégorie petites pièces dimensions Largeur 200/200/200 x 1000 mm

Pour les tôles 10/10ème, 15/10ème :

Côte a mini : 15 mm - Côte b mini : 34 mm - Côte c mini : 25 mm - Côte d mini : 34 mm - Côte e mini : 15 mm

Pour les tôles 20/10ème, 30/10ème :

Côte a mini : 18 mm - Côte b mini : 34 mm - Côte c mini : 25 mm - Côte d mini : 34 mm - Côte e mini : 18 mm

ATTENTION : La côte c doit être égale ou supérieure aux côtes b et d.

Épaisseurs disponibles :

• 10/10ème (1 mm)
• 15/10ème (1,5mm)
• 20/10ème (2 mm)
• 30/10ème (3 mm)

Toutes nos côtes sont exprimées en millimètres.

/! Risque de rayure sur la face non protégée (face intérieure)
/! Au-delà de 4mm les tôles ne sont pas protégées

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Pliage en Oméga de tôle aluminium strié grain de riz sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Par défaut, les stries se positionnent sur la face vue extérieure. Les tôles ne sont pas protégées, rayures possibles lors des passages à la découpe et au pliage.

Catégorie petites pièces dimensions Largeur 200/200/200 x 1000 mm

Côte a mini : 20 mm - Côte b mini : 34 mm - Côte c mini : 25 mm - Côte d mini : 34 mm - Côte e mini : 20 mm

ATTENTION : La côte c doit être égale ou supérieure aux côtes b et d.

Épaisseurs disponibles :

• 1.5/2 - épaisseur nominale 1.5 mm/ épaisseur totale 2 mm

Toutes nos côtes sont exprimées en millimètres.

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Pliage en Oméga de tôle aluminium prélaqué d'usine 1 face RAL 9010 blanc brillant ou satiné  sur mesure. Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle.  Par défaut, le laquage se positionne sur la face vue extérieure. Les tolérances de fabrication sont + ou - 2 mm. Les côtes sont exprimées en côtes extérieures de la pièce.

Pour les tôles 10/10ème, 15/10ème :

Côte a mini : 15 mm - Côte b mini : 34 mm - Côte c mini : 25 mm - Côte d mini : 34 mm - Côte e mini : 15 mm

Pour les tôles 20/10ème :

Côte a mini : 18 mm - Côte b mini : 34 mm - Côte c mini : 25 mm - Côte d mini : 34 mm - Côte e mini : 18 mm

ATTENTION : La côte c doit être égale ou supérieure aux côtes b et d.

Épaisseurs disponibles :

• 10/10ème (1 mm)
• 15/10ème (1,5mm)
• 20/10ème (2 mm)

Toutes nos côtes sont exprimées en millimètres.
/! Risque de rayure sur la face non protégée (face intérieure)
/! Au-delà de 4mm les tôles ne sont pas protégées

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Pliage en Oméga de tôle aluminium prélaqué d'usine 1 face brillant - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Par défaut, le laquage se positionne sur la face vue extérieure. Les tolérances de fabrication sont + ou - 2 mm. Les côtes sont exprimées en côtes extérieures de la pièce.

RAL disponible : 1013 , 1015, 7012, 7015, 7021, 7022, 7035, 7039, 7042, 9016, 7016

Catégorie petites pièces dimensions Largeur 200/200/200 x 1000 mm

Côte a mini : 15 mm - Côte b mini : 34 mm - Côte c mini : 25 mm - Côte d mini : 34 mm - Côte e mini : 15 mm

ATTENTION : La côte c doit être égale ou supérieure aux côtes b et d.

Épaisseur disponible :

• 15/10ème (1,5 mm)

Toutes nos côtes sont exprimées en millimètres.

/! Risque de rayure sur la face non protégée (face intérieure)
/! Au-delà de 4mm les tôles ne sont pas protégées

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Pliage en Oméga de tôle aluminium strié damier sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Par défaut, les stries se positionnent sur la face vue extérieure. Les tôles ne sont pas protégées, rayures possibles lors des passages à la découpe et au pliage. Les tolérances de fabrication sont + ou - 2 mm. Les côtes sont exprimées en côtes extérieures de la pièce.

Catégorie petites pièces dimensions Largeur 200/200/200 x 1000 mm

Côte a mini : 20 mm - Côte b mini : 34 mm - Côte c mini : 25 mm - Côte d mini : 34 mm - Côte e mini : 20 mm

ATTENTION : La côte c doit être égale ou supérieure aux côtes b et d.

Épaisseurs disponibles :

• 2/3.5 - épaisseur nominale 2 mm/ épaisseur totale 3,5 mm
• 3/4.5 - épaisseur nominale 3 mm/ épaisseur totale 4,5 mm

Toutes nos côtes sont exprimées en millimètres.

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Pliage en Oméga de tôle aluminium prélaqué d'usine 1 face sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Par défaut, le laquage se positionne sur la face vue extérieure. Les tolérances de fabrication sont + ou - 2 mm. Les côtes sont exprimées en côtes extérieures de la pièce.

RAL disponible : 1247, 9005, 9006, 7035, 9016, 1015, 8014, 8019, 7016, 9840.

Catégorie petites pièces dimensions Largeur 200/200/200 x 1000 mm

Côte a mini : 15 mm - Côte b mini : 34 mm - Côte c mini : 25 mm - Côte d mini : 34 mm - Côte e mini : 15 mm

ATTENTION : La côte c doit être égale ou supérieure aux côtes b et d.

Épaisseur disponible :

• 15/10ème (1,5 mm)

Toutes nos côtes sont exprimées en millimètres.

/! Risque de rayure sur la face non protégée (face intérieure)
/! Au-delà de 4mm les tôles ne sont pas protégées

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Pliage en Oméga de tôle aluminium anodisé AS - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Par défaut, le PVC de protection se positionne sur la face vue extérieure. Les tolérances de fabrication sont + ou - 2 mm, Les côtes sont exprimées en côtes extérieures de la pièce.

Catégorie petites pièces dimensions Largeur 200/200/200 x 1000 mm

Pour les tôles 10/10ème, 15/10ème :

Côte a mini : 15 mm - Côte b mini : 34 mm - Côte c mini : 25 mm - Côte d mini : 34 mm - Côte e mini : 15 mm

Pour les tôles 20/10ème, 30/10ème :

Côte a mini : 18 mm - Côte b mini : 34 mm - Côte c mini : 25 mm - Côte d mini : 34 mm - Côte e mini : 18 mm

ATTENTION : La côte c doit être égale ou supérieure aux côtes b et d.

Épaisseurs disponibles :

• 10/10ème (1 mm)
• 15/10ème (1,5mm)
• 20/10ème (2 mm)

Toutes nos côtes sont exprimées en millimètres.

/! Risque de rayure sur la face non protégée (face intérieure)
/! Au-delà de 4mm les tôles ne sont pas protégées

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan
