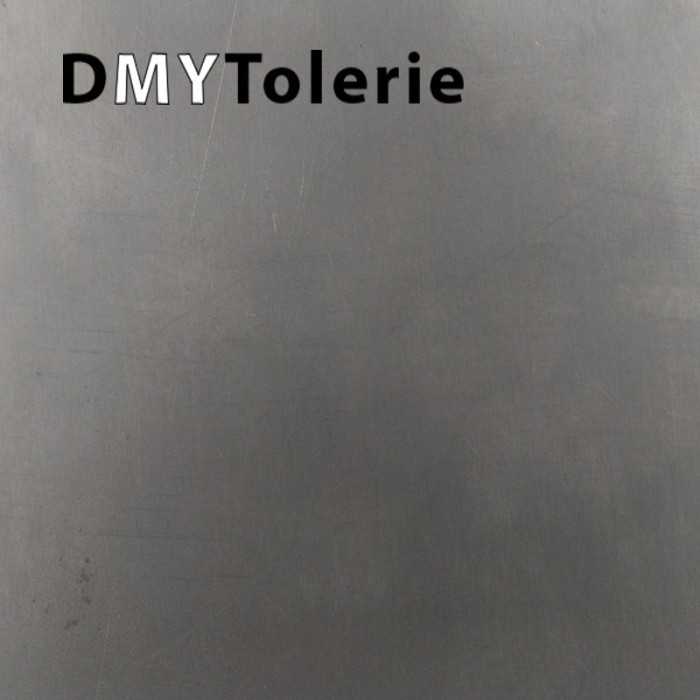

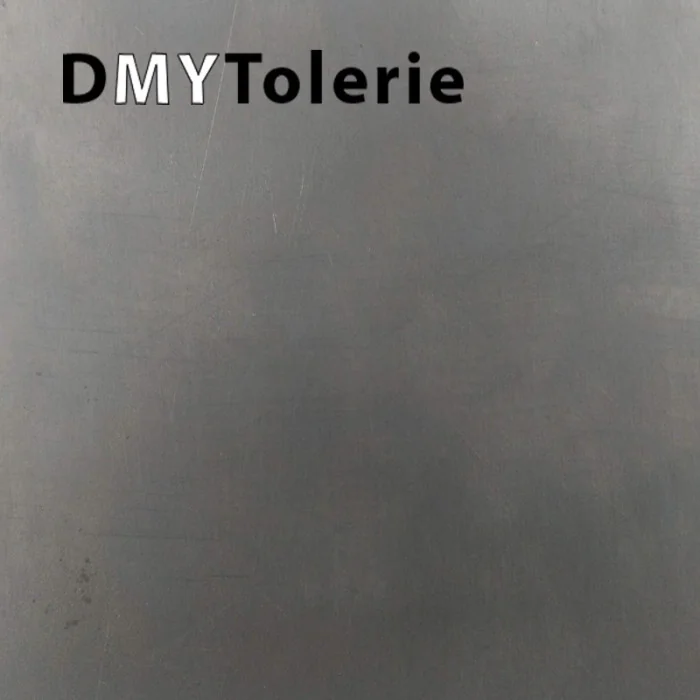

Pliage en U Tôle en acier brut sur mesure

Roulettes à platine pivotante.

Différentes disponibilités pour les hauteurs, diamètres et charges.

Pliage en Oméga de tôle acier galva sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Les tolérances de fabrication sont + ou - 2 mm. Les cotes sont exprimées en cotes extérieures de la pièce.

Catégorie grands formats dimensions Largeur 750/750 x Longueur 3000 mm maxi

Pour les tôles 10/10ème, 15/10ème :

Cote a mini : 15 mm - Cote b mini : 20 mm - Cote c mini : 20 mm - Cote d mini : 20 mm - Cote e mini : 15 mm

Pour les tôles 20/10ème, 30/10ème :

Cote a mini : 18 mm - Cote b mini : 22 mm - Cote c mini : 25 mm - Cote d mini : 22 mm - Cote e mini : 18 mm

ATTENTION : La cote c doit être égale ou supérieure aux cotes b et d

Épaisseurs disponibles :

• 10/10ème (1 mm)
• 15/10ème (1,5mm)
• 20/10ème (2 mm)
• 30/10ème (3 mm)

Toutes les cotes sont exprimées en millimètres.

/! Risque de rayure et de traces de rouille
/! Les tôles ne sont pas protégées

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Pliage en Oméga de tôle acier sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Les tolérances de fabrication sont + ou - 2 mm. Les cotes sont exprimées en cotes extérieures de la pièce.

Catégorie petites pièces dimensions Largeur 200/200/200 x 1000 mm

Pour les tôles 10/10ème, 15/10ème :

Cote a mini : 15 mm - Cote b mini : 20 mm - Cote c mini : 20 mm - Cote d mini : 20 mm - Cote e mini : 15 mm

Pour les tôles 20/10ème, 30/10ème :

Cote a mini : 18 mm - Cote b mini : 22 mm - Cote c mini : 25 mm - Cote d mini : 22 mm - Cote e mini : 18 mm

ATTENTION : La cote c doit être égale ou supérieure aux cotes b et d

Épaisseurs disponibles :

• 10/10ème (1 mm)
• 15/10ème (1,5mm)
• 20/10ème (2 mm)
• 30/10ème (3 mm)

Toutes les cotes sont exprimées en millimètres

/! Risque de rayure et de traces de rouille
/! Les tôles ne sont pas protégées

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Pliage en Oméga de tôle acier sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Les tolérances de fabrication sont + ou - 2 mm. Les cotes sont exprimées en cotes extérieures de la pièce.

Catégorie grands formats dimensions Largeur 500/500/500 x Longueur 3000 mm maxi

Pour les tôles 10/10ème, 15/10ème :

Cote a mini : 15 mm - Cote b mini : 20 mm - Cote c mini : 20 mm - Cote d mini : 20 mm - Cote e mini : 15 mm

Pour les tôles 20/10ème, 30/10ème :

Cote a mini : 18 mm - Cote b mini : 22 mm - Cote c mini : 25 mm - Cote d mini : 22 mm - Cote e mini : 18 mm

ATTENTION : La cote c doit être égale ou supérieure aux cotes b et d

Épaisseurs disponibles :

• 10/10ème (1 mm)
• 15/10ème (1,5mm)
• 20/10ème (2 mm)
• 30/10ème (3 mm)

Toutes les cotes sont exprimées en millimètres

/! Risque de rayure et de traces de rouille
/! Les tôles ne sont pas protégées

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Tôle acier brut

Catégorie petites pièces dimensions Largeur 500 x Longueur 800 mm maxi

Épaisseurs disponibles :

• 10/10ème (1 mm)
• 15/10ème (1,5 mm)
• 20/10ème (2 mm)
• 30/10ème (3 mm)
• 40/10ème (4 mm)
• 50/10ème (5 mm)

Toutes les cotes sont exprimées en millimètres.

/! Risque de rayure et de traces de rouille
/! Les tôles ne sont pas protégées

/! Veuillez noter que la planéité des tôles ne peut être assuré à 100%

Option : possibilité de perçages sur devis avec plan

Photos non contractuelles.

Toutes les tôles en acier ne sont pas protégées par un film pvc car elles sont destinées à la serrurerie, l’industrie et le bricolage et non à la décoration. En principe, elles sont meulées, percées, soudées et peintes.

Pliage en U tôle acier sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Les tolérances de fabrication sont + ou - 2 mm. Les cotes sont exprimées en cotes extérieures de la pièce.

Catégorie grands formats dimensions Largeur 500/500/500 x Longueur 3000 mm maxi

Pour les tôles  10/10ème - 15/10ème et 20/10ème :

Cote a mini : 15 mm - Cote b mini : 15 mm - Cote c mini : 15 mm

Pour les tôles 30/10ème :

Cote a mini : 18 mm - Cote b mini : 18 mm - Cote c mini : 18 mm

ATTENTION : La cote b doit être égale ou supérieure aux cotes a et c.

Pliage en C de tôle acier galvanisé sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle.

Catégorie petites pièces dimensions Largeur 500/500/500 x Longueur 3000 mm maxi

Pour les tôles 10/10ème, 15/10ème :

Cote a mini : 15 mm - Cote b mini : 22 mm - Cote c mini : 22 mm - Cote d mini : 22 mm - Cote e mini : 15 mm

Pour les tôles 20/10ème, 30/10ème :

Cote a mini : 18 mm - Cote b mini : 22 mm - Cote c mini : 22 mm - Cote d mini : 22 mm - Cote e mini : 18 mm

ATTENTION : La cote c doit être égale ou supérieure aux cotes b et d.

Toutes nos cotes sont exprimées en millimètres.

Epaisseurs disponibles :

• 10/10ème (1mm)

• 15/10ème (1,5mm)

• 20/10ème (2 mm)

• 30/10ème (3 mm)

Pliage en U tôle inox brut 304 L sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Les tolérances de fabrication sont + ou - 2 mm. Les cotes sont exprimées en cotes extérieures de la pièce.

Catégorie petites pièces dimensions Largeur 500/500/500 x Longueur 3000 mm maxi

Épaisseurs disponibles :

• 10/10ème (1 mm)
• 15/10ème (1,5 mm)
• 20/10ème (2 mm)
• 30/10ème (3 mm)

Pour les tôles  10/10ème - 15/10ème et 20/10ème :

Cote a mini : 15 mm - Cote b mini : 15 mm - Cote c mini : 15 mm

Pour les tôles 30/10ème :

Cote a mini : 18 mm - Cote b mini : 18 mm - Cote c mini : 18 mm

ATTENTION : La cote b doit être égale ou supérieure aux cotes a et c.

Pliage en U tôle acier galvanisé sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Les tolérances de fabrication sont + ou - 2 mm. Les cotes sont exprimées en cotes extérieures de la pièce.

Catégorie petites pièces dimensions Largeur 200/200/200 x 1000 mm

Pour les tôles 10/10ème, 15/10ème et 20/10ème :

Cote a mini : 15 mm - Cote b mini : 15 mm - Cote c mini : 15 mm

Pour les tôles 30/10ème :

Cote a mini : 18 mm - Cote b mini : 18 mm - Cote c mini : 18 mm

ATTENTION : La cote b doit être égale ou supérieure aux cotes a et c.

Toutes les cotes sont exprimées en millimètres

Photos non contractuelles.

/! Risque de rayures et de tâches de rouille

/! Les tôles ne sont pas protégées

Photos non contractuelles

Option : possibilité de perçages sur devis avec plan

Pliage en U tôle acier électrozinguée (EZ) sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Les tolérances de fabrication sont + ou - 2 mm. Les cotes sont exprimées en cotes extérieures de la pièce.

Catégorie petites pièces dimensions Largeur 200/200/200 x 1000 mm

Pour les tôles 10/10ème, 15/10ème et 20/10ème :

Cote a mini : 15 mm - Cote b mini : 15 mm - Cote c mini : 15 mm

Pour les tôles 30/10ème :

Cote a mini : 18 mm - Cote b mini : 18 mm - Cote c mini : 18 mm

ATTENTION : La cote b doit être égale ou supérieure aux cotes a et c.

Toutes nos cotes sont exprimées en millimètres.
Risque de rayures et de tâches de rouille

/! Risque de rayure et de traces de rouille
/! Les tôles ne sont pas protégées

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Pliage en U tôle acier prélaqué d'usine sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Par défaut, le laquage se positionne sur la face vue  extérieure. Les tolérances de fabrication sont + ou - 2 mm. Les cotes sont exprimées en cotes extérieures de la pièce.

RAL disponible 9010 - 1015 - 7016 - finition satiné

Catégorie petites pièces dimensions Largeur 200/200/200 x Longueur 1000 mm maxi

Cote a mini : 15 mm - Cote b mini : 15 mm - Cote c mini : 15 mm

ATTENTION : La cote b doit être égale ou supérieure aux cotes a et c.

Epaisseur disponible :

• 75/100ème (0,75 mm)

Option : possibilité de perçages sur devis avec plan

Toutes les cotes sont exprimées en millimètres

/! Risque de rayure et de traces de rouille
/! Les tôles ne sont pas protégées

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Pliage en U tôle acier larmée striée sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Les tolérances de fabrication sont + ou - 2 mm. Les cotes sont exprimées en cotes extérieures de la pièce.

Catégorie petites pièces dimensions Largeur 200/200/200 x 1000 mm

Cotes a mini : 20 mm - Cotes b mini : 20 mm - Cotes c mini : 20 mm

ATTENTION : La cote b doit être égale ou supérieure aux cotes a et c

Épaisseurs disponibles :

• 3/5 - épaisseur nominale 3 mm/ épaisseur totale 5 mm

Toutes les cotes sont exprimées en millimètres
Attention, par défaut la face striée est face extérieure. Merci de notifier si face intérieure.

/! Risque de rayure et de traces de rouille
/! Les tôles ne sont pas protégées

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan
