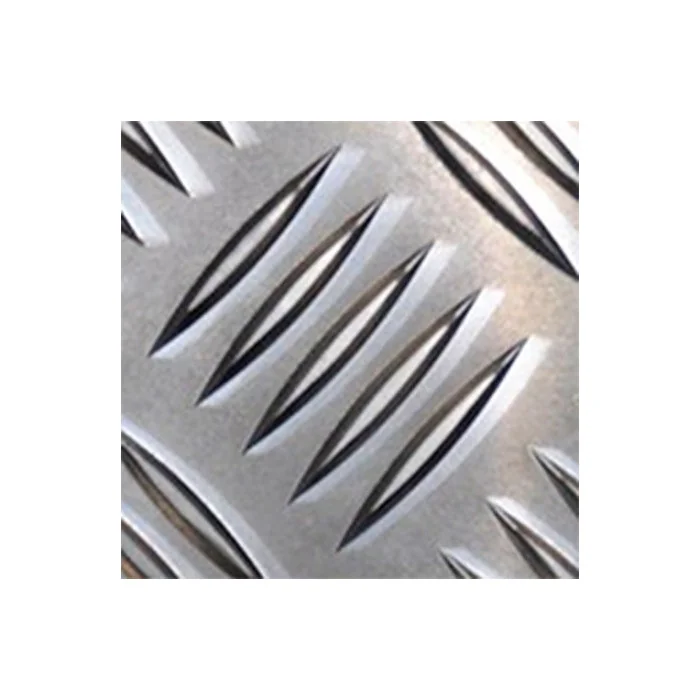

Pliage en U Tôle en Aluminium Damier sur mesure

Profilés cornière sur mesure - L'angle de pliage n'est pas saillant, la dimension du rayon correspond à l'épaisseur de la tôle. Par défaut, les stries se positionnent sur la face vue extérieure. Les tôles ne sont pas protégées, rayures possibles lors des passages à la découpe et au pliage. Les tolérances de fabrication sont + ou - 2 mm, Les côtes sont exprimées en côtes extérieures de la pièce.

Catégorie grands formats dimensions Largeur 750/750 x Longueur 3000 mm maxi

Côtes a mini : 20 mm - côtes b mini : 20 mm

Épaisseurs disponibles :

• 2/3.5 - épaisseur nominale 2 mm/ épaisseur totale 3,5 mm
• 3/4.5 - épaisseur nominale 3 mm/ épaisseur totale 4,5 mm
• 4/5.5 - épaisseur nominale 4 mm/ épaisseur totale 5,5 mm

Toutes nos côtes sont exprimées en millimètres.

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Pliage de bacs 4 côtés en acier brut sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Les plis ne sont pas soudés.

Catégorie grand format dimensions largeur 1500 x longueur 3000 mm maxi

Pour les tôles 10/10ème, 15/10ème et 20/10ème :

Côte a mini : 15 mm - Côte b mini : 15 mm - Côte c : 15 mm - Côte d : 15 mm

Pour les tôles 30/10ème :

Côte a mini : 18 mm - Côte b mini : 18 mm - Côte c : 18 mm - Côte d : 18 mm

Épaisseurs disponibles :

• 10/10ème (1 mm)
• 15/10ème (1,5 mm)
• 20/10ème (2 mm)
• 30/10ème (3 mm)

Toutes nos côtes sont exprimées en millimètres.

/! Risque de rayure et de traces de rouille
/! Les tôles ne sont pas protégées

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Les plis ne sont pas soudés (aucune étanchéité). Les tolérances de fabrication sont + ou - 2 mm. Les côtes sont exprimées en côtes extérieures de la pièce.

Tôle aluminium damier.

Catégorie moyennes pièces dimensions largeur 500 x longueur 1900 mm maxi

Épaisseurs disponibles :

• 2/3.5 - épaisseur nominale 2 mm/ épaisseur totale 3,5 mm
• 3/4.5 - épaisseur nominale 3 mm/ épaisseur totale 4,5 mm
• 4/5.5 - épaisseur nominale 4 mm/ épaisseur totale 5,5 mm
• 5/6.5 - épaisseur nominale 5 mm/ épaisseur totale 6,5 mm

Toutes nos côtes sont exprimées en millimètres.

/! Risque de rayure sur la face non protégée
/! Au-delà de 4mm les tôles ne sont pas protégées

/! Veuillez noter que la planéité des tôles ne peut être assuré à 100%

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Pliage en U tôle aluminium prélaqué d'usine 1 face RAL 9010 brillant ou satiné sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Par défaut, le laquage se positionne sur la face vue extérieure. Les tolérances de fabrication sont + ou - 2 mm. Les côtes sont exprimées en côtes extérieures de la pièce.

Catégorie petites pièces dimensions Largeur 500/500/500 x Longueur 3000 mm maxi

Côte a mini : 15 mm - Côte b mini : 15 mm - Côte c mini : 15 mm

ATTENTION : La côte b doit être égale ou supérieure aux côtes a et c.

Épaisseur disponible :

• 10/10ème (1 mm)
• 15/10ème (1.5 mm)
• 20/10ème (2 mm)

Toutes nos côtes sont exprimées en millimètres.

/! Risque de rayure sur la face non protégée (face intérieure)
/! Au-delà de 4mm les tôles ne sont pas protégées

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Pliage en U tôle aluminium strié grain de riz sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Par défaut, les stries se positionnent sur la face vue extérieure. Les tôles ne sont pas protégées, rayures possibles lors des passages à la découpe et au pliage. Les tolérances de fabrication sont + ou - 2 mm. Les côtes sont exprimées en côtes extérieures de la pièce.

Catégorie petites pièces dimensions Largeur 500/500/500 x Longueur 3000 mm maxi

Côte a mini : 20 mm - Côte b mini : 20 mm - Côte c mini : 20 mm

ATTENTION : La côte b doit être égale ou supérieure aux côtes a et c.

Épaisseurs disponibles :

• 1.5/2 - épaisseur nominale 1.5 mm/ épaisseur totale 2 mm

Toutes nos côtes sont exprimées en millimètres.

/! Risque de rayure sur la face non protégée (face intérieure)
/! Au-delà de 4mm les tôles ne sont pas protégées

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Pliage en U tôle aluminium brut sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Les tolérances de fabrication sont + ou - 2 mm. Les côtes sont exprimées en côtes extérieures de la pièce.

Catégorie petites pièces dimensions Largeur 500/500/500 x Longueur 3000 mm maxi

Pour les tôles 10/10ème, 15/10ème et 20/10ème :

Côte a mini : 15 mm - Côte b mini : 15 mm - Côte c mini : 15 mm

Pour les tôles 30/10ème :

Côte a mini : 18 mm - Côte b mini : 18 mm - Côte c mini : 18 mm

ATTENTION : La côte b doit être égale ou supérieure aux côtes a et c.

Épaisseurs disponibles :

• 10/10ème (1 mm)
• 15/10ème (1,5mm)
• 20/10ème (2 mm)
• 30/10ème (3 mm)

Toutes nos côtes sont exprimées en millimètres.

/! Risque de rayure sur la face non protégée (face intérieure)
/! Au-delà de 4mm les tôles ne sont pas protégées

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Pliage en U tôle aluminium prélaqué d'usine 1 face satiné sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Par défaut, le laquage se positionne sur la face vue extérieure. Les tolérances de fabrication sont + ou - 2 mm. Les côtes sont exprimées en côtes extérieures de la pièce.

RAL disponible : 1247, 9005, 9006, 7035, 9016, 1015, 8014, 8019, 7016, 9840.

Catégorie petites pièces dimensions Largeur 500/500/500 x Longueur 3000 mm maxi

Côte a mini : 15 mm - Côte b mini : 15 mm - Côte c mini : 15 mm

ATTENTION : La côte b doit être égale ou supérieure aux côtes a et c.

Epaisseur disponible :

• 15/10ème (1,5 mm)

Toutes nos côtes sont exprimées en millimètres.

/! Risque de rayure sur la face non protégée (face intérieure)
/! Au-delà de 4mm les tôles ne sont pas protégées

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Pliage en U tôle aluminium anodisé AS sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Les tolérances de fabrication sont + ou - 2 mm. Les côtes sont exprimées en côtes extérieures de la pièce.

Catégorie petites pièces dimensions Largeur 500/500/500 x Longueur 3000 mm maxi

Pour les tôles  10/10ème, 15/10ème et 20/10ème :

Côte a mini : 15 mm - Côte b mini : 15 mm - Côte c mini : 15 mm

Pour les tôles 30/10ème :

Côte a mini : 18 mm - Côte b mini : 18 mm - Côte c mini : 18 mm

ATTENTION : La côte b doit être égale ou supérieure aux côtes a et c.

Épaisseurs disponibles :

• 10/10ème (1 mm)
• 15/10ème (1,5mm)
• 20/10ème (2 mm)

Toutes nos côtes sont exprimées en millimètres.

/! Risque de rayure sur la face non protégée (face intérieure)
/! Au-delà de 4mm les tôles ne sont pas protégées

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Pliage en U tôle aluminium brossé sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Par défaut, le brossage se positionne sur la face vue extérieure. Les tolérances de fabrication sont + ou - 2 mm. Les côtes sont exprimées en côtes extérieures de la pièce.

Catégorie petites pièces dimensions Largeur 500/500/500 x Longueur 3000 mm maxi

Côte a mini : 15 mm - Côte b mini : 15 mm - Côte c mini : 15 mm

ATTENTION : La côte b doit être égale ou supérieure aux côtes a et c.

Épaisseurs disponibles :

• 15/10ème (1,5mm)

Toutes nos côtes sont exprimées en millimètres.

/! Risque de rayure sur la face non protégée (face intérieure)
/! Au-delà de 4mm les tôles ne sont pas protégées

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan

Pliage en U tôle aluminium prélaqué d'usine 1 face brillant sur mesure - Les angles de pliage ne sont pas saillants, les dimensions des rayons correspondent à l'épaisseur de la tôle. Par défaut, le laquage se positionne sur la face vue extérieure. Les tolérances de fabrication sont + ou - 2 mm. Les côtes sont exprimées en côtes extérieures de la pièce.

Catégorie petites pièces dimensions Largeur 500/500/500 x Longueur 3000 mm maxi

RAL disponibles : 1013, 1015, 7012, 7015, 7021,7022, 7035, 7039, 7042, 9016, 7016.

Côte a mini : 15 mm - Côte b mini : 15 mm - Côte c mini : 15 mm

ATTENTION : La côte b doit être égale ou supérieure aux côtes a et c.

Épaisseur disponible :

• 15/10ème (1,5 mm)

Toutes nos côtes sont exprimées en millimètres.

/! Risque de rayure sur la face non protégée (face intérieure)
/! Au-delà de 4mm les tôles ne sont pas protégées

Photos non contractuelles.

Option : possibilité de perçages sur devis avec plan
